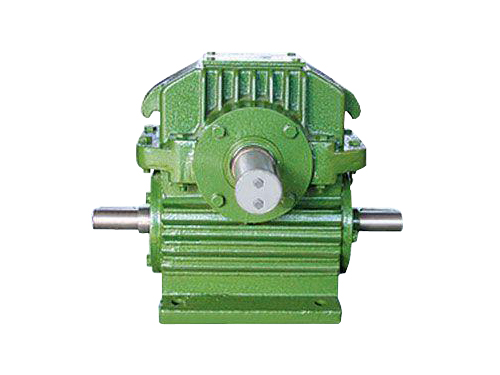

WHT圓弧齒蝸輪蝸桿減速機產品特點：
本系列WH圓弧齒蝸輪蝸桿減速機符合部頒標準JB2318—79，圓弧圓柱蝸桿傳動，也稱為曲紋面圓柱蝸桿傳動，齒形為凸凹面共軛的型式，其中蝸桿為凹面，蝸輪為凸面，蝸桿齒廓為圓弧形，代號為ZC蝸桿。
本產品具有承載能力大，傳動效率高，輸出扭矩大，工作平穩，壽命長，體積小等特點，廣泛應用于冶金、礦山、起重、化工、建筑等行業，其工作環境為—40℃～+40℃。輸入軸轉數不大于1500轉/分，高速軸可正反運轉。
種類
1、本機結構為單級，包括以下四種：
?。?）WHT通用型
?。?）WHX蝸桿在下型
?。?）WHS蝸桿在上型
?。?）WHC蝸桿在側型
2、中心矩Amm
本系列規定為42、65、80、100、120、125、150、160、180、200、210、250、280、300、320、360、400、420、450、500共十三種。
3、公稱傳動比
本系列為8、10、12.5、16、20、25、31.5、40、50共九種。
4、裝配形式
用羅馬數字Ⅰ、Ⅱ、Ⅲ……表示，帶風扇的在后面加“F”
適用的工作條件：
a．兩軸交交錯角為90”
b．蝸桿轉速不超過1500r／min
c．蝸桿中間平面分度圓滑動速度不超過16m／s
d．工作環境溫度為O-40度當環境溫度低于0度或高于40c度時，潤滑油要相應加熱或冷卻
e．蝸桿軸可正、反向運轉
